主要功能
报文发送 报文接收 图形曲线和数值显示 总线统计 数据库 总线记录 总线回放 记录文件转换 |
1、支持添加原始报文和从数据库添加报文
2、支持手动发送、快捷键发送、周期发送报文
3、支持使用正弦、自增、随机等类型的信号生成器
1、可显示绝对时间和相对时间
2、可滚动显示和固定显示
3、DBC解析后可直接查看信号值
4、可设置通道过滤和ID过滤
5、 显示帧率
信号支持数字、图表显示、用户可创建多个图表，每个图表和数字窗口中可以添加不限制数量的信号进行监测。

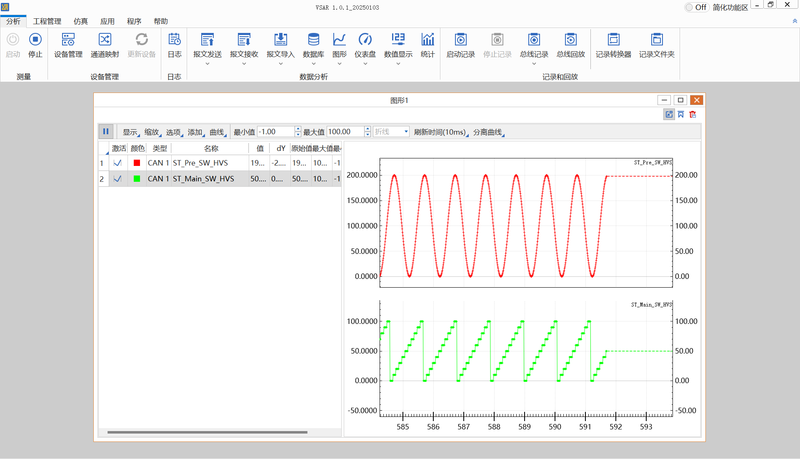

图形曲线功能中：
1、信号Y轴灵活可配置，支持单Y轴、多Y轴和分离显示模式
2、X、Y轴光标，便于用户分析数据
3、丰富的快捷键，便于用户快速调整图形属性
4、可显示信号最大值，最小值，差值等信息
数值显示功能中：
1、可显示信号值、信号实际最小值、信号实际最大值
2、柱状图显示信号变化情况
CAN总线统计功能包括：总线负载率、峰值负载率、数据帧率、数据帧计数、错误帧率、错误帧计数、控制器状态、发送错误计数等；通过系统变量也可以在面板中显示。
支持加载DBC数据库，也可以显示数据库结构视图、信号通讯矩阵视图、报文通讯矩阵视图。
默认记录为BLF文件，后续可以转为ASC、CSV格式文件。
1、可设置每个文件记录512M后自动新建一个文件继续记录
2、可设置每个文件记录500万条报文后自动新建一个文件继续记录
3、可配置命名规则，文件名可包含：用户名、系统时间、启动时间、工程名称等
总线回放支持BLF、ASC、BIN三种格式的文件，分在线回放和离线回放。离线回放直接打开文件，可以配置后处理函数，也可以选择回放的范围。
在线回放相当于把报文通过硬件按照设置的规则发出去，可以设置：
1、回放次数和模式
2、启动的时序条件
3、启动、停止、暂停、继续等快捷键
4、通道映射等
支持BLF、ASC、BIN三种记录文件格式转换。
|
|
