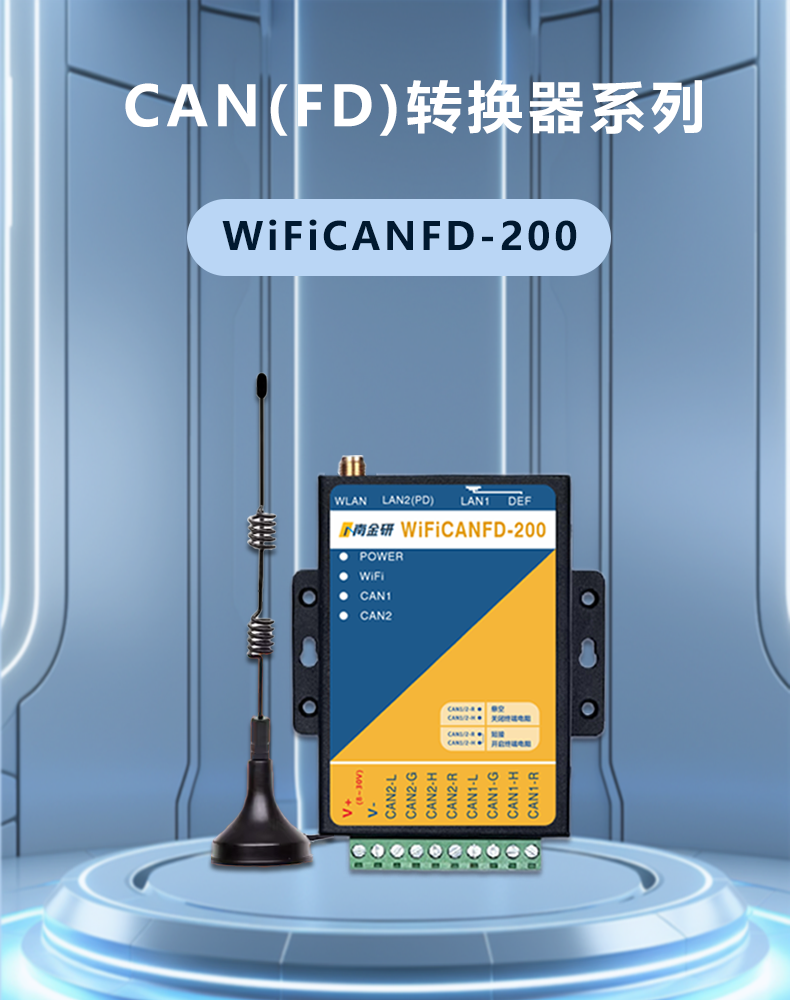

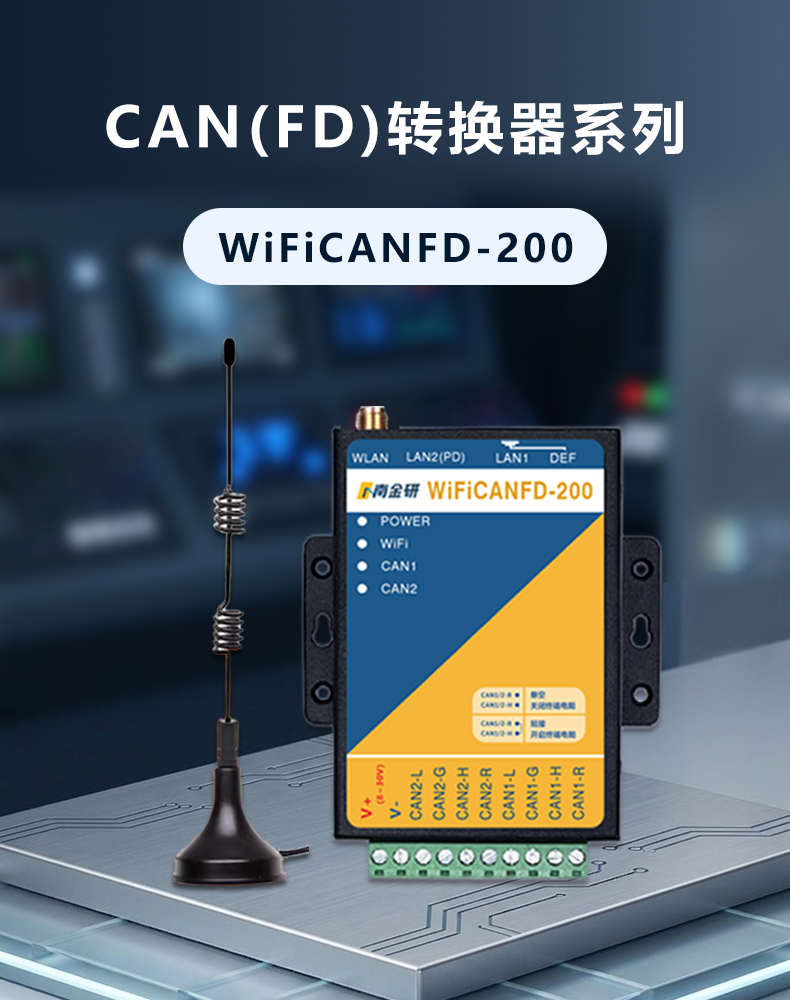

WiFiCANFD- 200

产品类型：2 路 CANFD 转换器
品       牌：南金研
型       号：WiFiCANFD
搭配软件：来可配置工具
外壳材质：铝合金外壳
体积规格：112×86×27（mm）
线上店铺：来可电子淘宝/天猫/京东旗舰店
产品详情
规格参数
知识库

产品概述：

WiFiCANFD 系列工业级 CANFD 转 WiFi 设备提供一路 WiFi 通道，两路 10/100M 以太网通道（RJ45）和 1~2 路 CANFD 通道，实现 CAN(FD) 网络与 IP 网络的互联互通。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现 3000VDC 电气隔离，电源输入防反设计，支持DC 8~48V 输入；具有优秀的 EMC 性能，符合 CE-EMC、IEC/EN61000-4-2/4/5 标准。

WiFiCANFD 系列工业级 CAN(FD) 转 WiFi 设备支持 TCP Server、TCP Client 和 UDP 工作模式，IP 地址、端口、CAN(FD) 波特率及“ 1~18 个CAN(FD) 帧打成一个 TCP 或 UDP 报文”等均可设置。开放“ TCP/UDP 报文中打包及解包 CAN(FD) 帧”的明文协议，Socket 套接字工作方式支持任何操作系统对它进行操作，提供包含动态库、库函数调用说明和例程源码的二次开发包。

功能特性：

  • 实现 CAN(FD) 网络与 IP 网络的互联互通

  • 1~2 路 CAN(FD) 通道

  • 两路 10/100M 以太网通道

  • 一路 2.4G WiFi 通道

  • 支持 TCP Server、TCP Client 和 UDP 工作模式

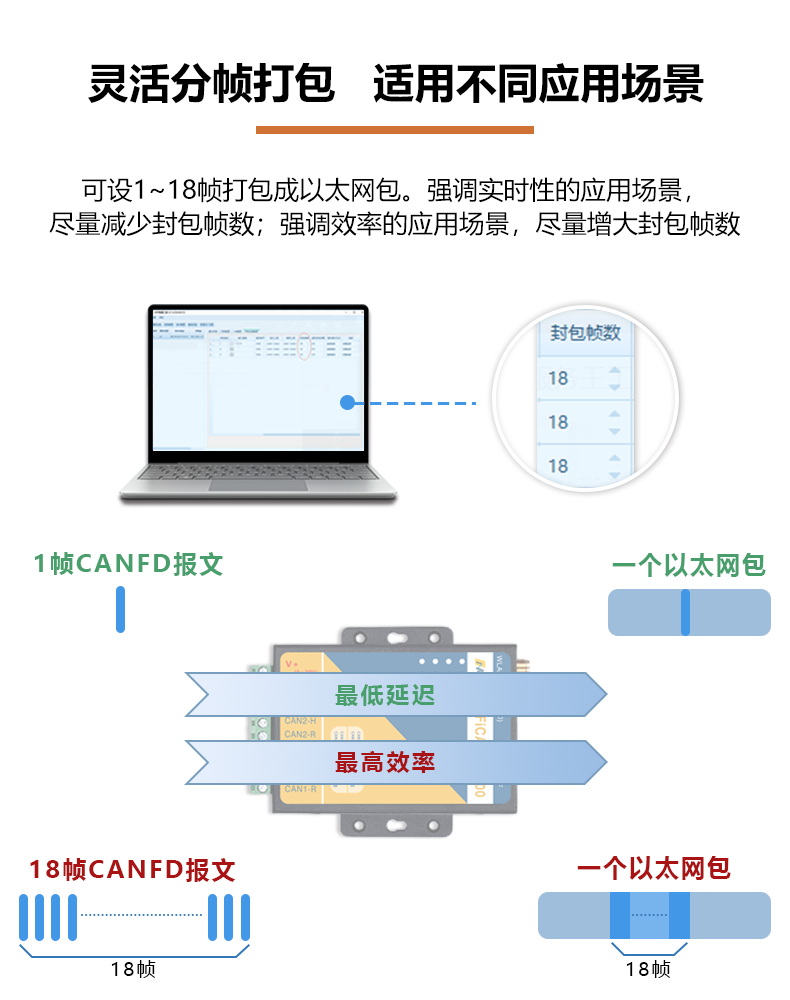

  • 可设置 1~18 个 CAN(FD) 帧打成一个 TCP 或 UDP 报文

  • 仲裁段波特率支持 5Kbps～1Mbps

  • 数据段波特率支持 1Mbps~5Mbps

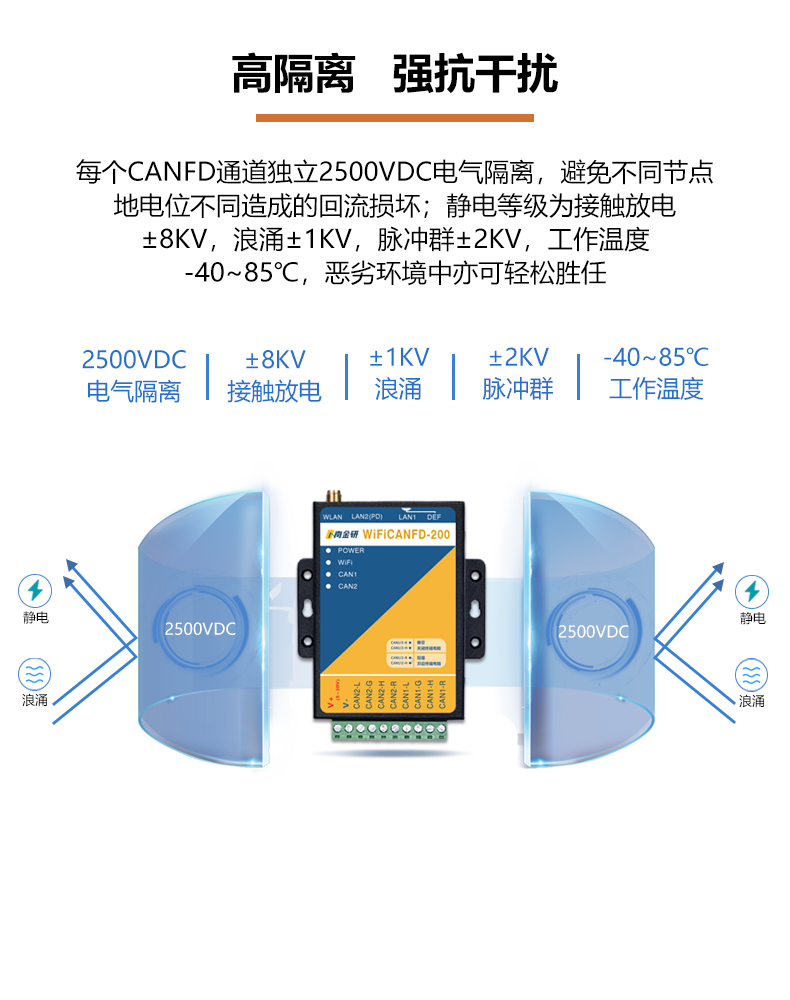

  • 每个通道独立隔离，隔离电压高达 3000VDC

  • 内置 120 欧姆终端电阻，短接 CAN-H 和 CAN-R 启用

  • 电源输入防反接设计，工作电压 8~30VDC

  • 工作温度：-40℃至+85℃


ap station.png




















选型表

型号NETCANFD-200WiFiCANFD-200
产品图片



以太网路数2 路，10M/100M 自适应2 路，10M/100M 自适应
以太网接口方式RJ45RJ45
WLAN-集成 2.4G WLAN 接口，符合 IEEE 902.11a/b/g/n 标准
AP 热点模式-支持
Station 客户端模式-支持
CANFD 路数2路
2路
CANFD 接口方式接线端子接线端子
CAN 波特率40Kbps~1Mbps40Kbps~1Mbps
CANFD 波特率100Kbps~5Mbps100Kbps~5Mbps
CANFD 标准支持 ISO/Bosch支持 ISO/Bosch
数据接收能力13000 帧/秒6000 帧/秒
数据发送能力11000 帧/秒4000 帧/秒
转发延时<2ms<2ms
工作模式TCP Sever、TCP Client、UDPTCP Sever、TCP Client、UDP
电气隔离2500VDC2500VDC
终端电阻短接启用 120Ω 终端电阻短接启用 120Ω 终端电阻
应用软件VBDSP/VSARVBDSP/VSAR
二次开发提供二次开发包提供二次开发包
EMC 工作温度ESD 接触放电 8kV，浪涌 ±1kV，脉冲群 ±2kVESD 接触放电 8kV，浪涌 ±1kV，脉冲群 ±2kV
工作温度-40℃~85℃-40℃~85℃
功耗1.5W1.5W
尺寸105×86×27（mm）
112×86×27（mm）

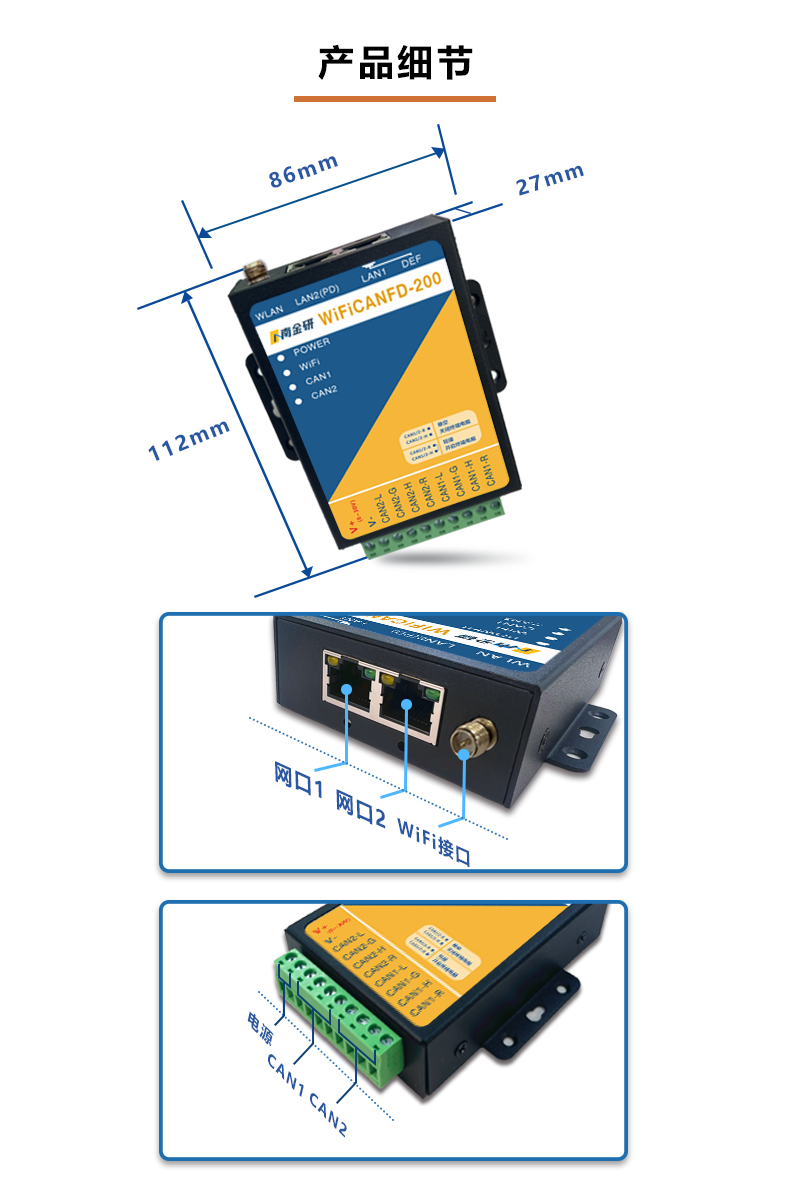

产品尺寸
