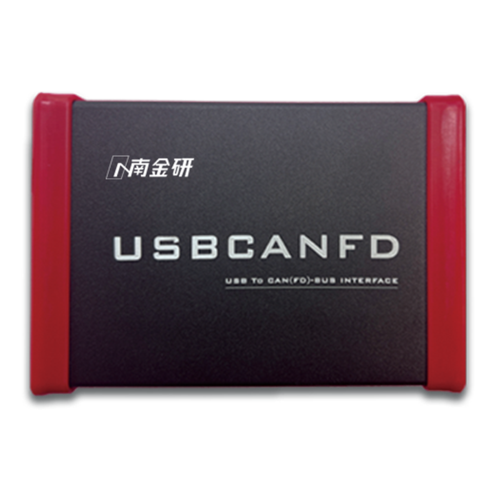

USBCANFD-422A

产品类型：2路 CAN(FD)/LIN 分析仪
品       牌：南金研
型       号：USBCANFD-422A
搭配软件：VSAR/VBDSP
外壳材质：铝合金外壳
体积规格：112×78.5×33（mm）(±0.5mm)
线上店铺：来可电子淘宝/天猫/京东旗舰店
更多详情
产品详情
规格参数
知识库
专项问题解答

产品概述：

USB 转双路 CANFD/LIN 分析仪，通过 USB 接口快速扩展两路 CANFD 通道和两路 LIN 通道，使接入 CAN/CANFD/LIN 网络非常容易。CAN 接口采用金升阳电源模块和信号隔离芯片实现 2500VDC 电气隔离，USB 接口 ESD 静电防护；具有优秀的 EMC 性能，可靠性测试项目：ESD 接触放电8KV、空气放电15KV、脉冲群±2KV，浪涌1KV，工业级。

配套测试软件 VSAR 使用，接收、发送、分析、记录、回放 CAN/CANFD/LIN 报文；配套 Windows 和 Linux 驱动；配套包含库函数、库函数调用说明和丰富例程的二次开发资料包；提供全程专家指导服务。

产品概述：

  • USB接口符合USB2.0高速规范

  • 集成2路LIN总线接口

  • LIN符合LIN1.x、LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和SAEJ2602规范

  • LIN波特在1Kbps～20Kbps内任意配置

  • 符合CAN2.0A/2.0B规范，符合ISO/DIS 11898-1/2/3标准

  • 集成2路CANFD接口

  • 兼容高速CAN和CANFD

  • CANFD支持ISO标准、Non-ISO标准

  • 2路CAN通道，CAN接口电气隔离高达2500VDC

  • 内置120欧姆终端电阻，软件启用或关闭

  • 工作温度：-40℃至+85℃

  • 接口防浪涌、防脉冲群、ESD保护设计

  • 可通过拨码开关切换设备硬件

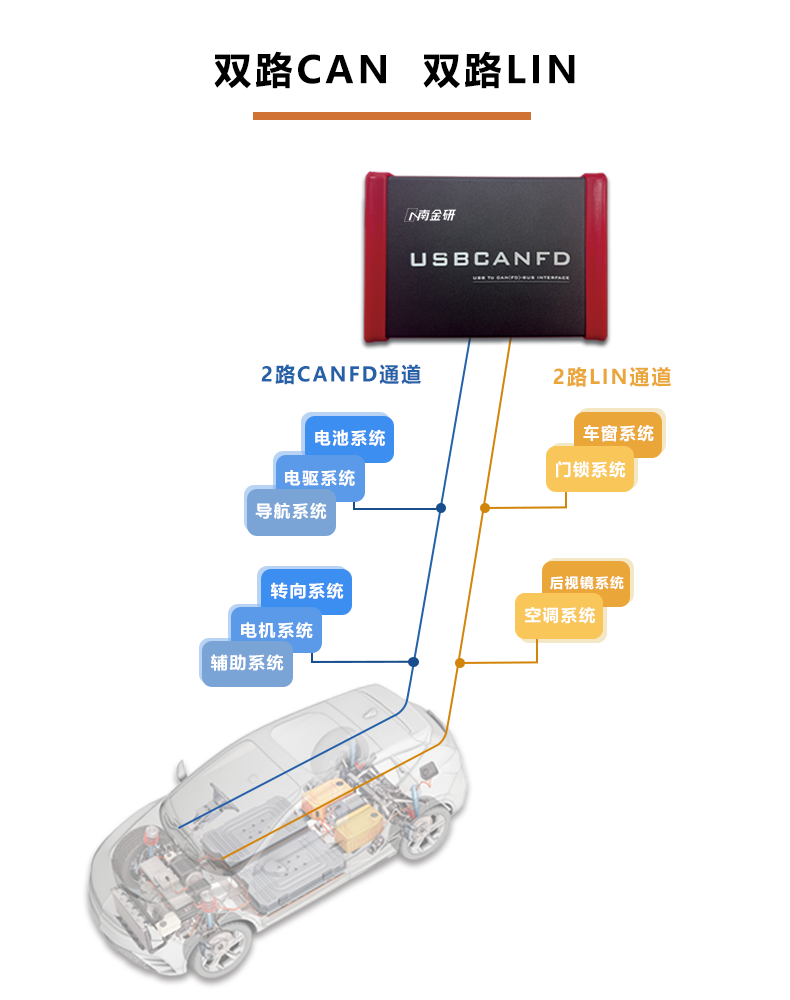

双路CAN 双路LIN.png














‍选型表

型号USBCANFD-100USBCANFD-200USBCANFD-422A
产品图片



CANFD 路数
122
LIN 路数--2
接口形式DB9/OPEN 5/OBD IIDB9/OPEN 5/OBD IIDB9
CANFD 标准ISO/BoschISO/BoschISO/Bosch
CANFD ID 段波特率40k~1Mbps40k~1Mbps40k~1Mbps
CANFD 数据段波特率100k~5Mbps100k~5Mbps100k~5Mbps
CANFD 发送能力12500帧/s12500帧/s20000帧/s
CANFD 接收能力22000帧/s22000帧/s22000帧/s
LIN 波特率--1k~20kbps
Windows 驱动支持支持支持
Linux 驱动支持支持支持
SOCKET CAN支持支持支持
120Ω 终端电阻内置内置内置
电气隔离2500VDC2500VDC2500VDC
二次开发支持支持支持
USB1×USB 2.0 480Mbps1×USB 2.0 480Mbps1×USB 2.0 480Mbps
尺寸（mm）

79/83/88.3×48×23mm

(±0.5mm)

79/83/88.3×48×23mm

(±0.5mm)

111.2×78.5×33mm

(±0.5mm)

工作温度-40℃~85℃-40℃~85℃-40℃~85℃
外观ABS塑料外壳ABS塑料外壳铝合金外壳


产品尺寸
