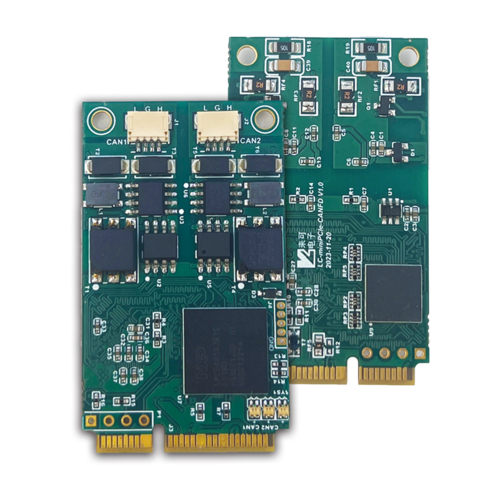

MPCIeCANFD-100/200

产品概述

MPCIeCAN 系列 miniPCIe 接口 CAN FD 卡，具有 1~2 路 CANFD 通道和一路 PCI Express mini 接口，插到工控机或单板电脑的 PCI Expressmini 卡槽上，快速扩展出 1~2 路 CANFD 通道。CANFD 接口电气隔离高达 2500VDC，具有优秀的 EMC 性能，可靠性测试项目：ESD 接触放电 8KV、浪涌±1KV、脉冲群 ±2KV，工业级，通过 CE-EMC 和 FCC 认证。

配套软件 VBDSP 使用，实现开发、测试、分析、诊断和刷写等功能；配套丰富驱动；配套包含库函数、库函数调用说明和丰富例程的二次开发资料包；提供全程专家指导服务。

功能特性

• PCI Express mini卡槽扩展CANFD通道

• 提供 2 路 CANFD 通道

• 支持两路 SocketCAN

• 30×51×6.35mm 极小体积

• 使用 UL 认证 CAN-bus 专用双绞线

• 使用高规格品牌镀金接插件

• CAN 波特率支持 5Kbps～1Mbps

• CANFD 波特率支持 100K~5Mbps

• 符合 CAN2.0A/2.0B，ISO-11898-1 规范

• CANFD 支持 ISO 和 Non-ISO 标准

• 经由连接线和 D-Sub9 针接口板引出 CAN 接口

• 每路 CANFD 接口具备 2500VDC 独立电气隔离

• 板载 120 欧姆终端电阻，拨动开关开启或关闭

• 提供 Windows、Linux/Ubuntu 等的驱动、二次开发包

• 工作温度：-40℃至+85℃

• 接口防浪涌、防脉冲群、ESD 保护设计

产品使用

• 【产品手册】MPCIeCANFD-200产品手册

相关软件

• 【Linux驱动安装】MPCIeCANFD-200 Linux驱动安装 V8.20.0

• 【Windows驱动安装】MPCIeCANFD-200 Windows驱动安装 V4.5

• 【测试分析诊断软件】测试分析诊断软件VBDSP

• 【国产汽车总线一体化工具软件】国产汽车总线一体化工具软件VSAR
