CANFDLog4

产品类型：4 路 CANFD 数据记录仪
品       牌：南金研
型       号：CANLog4/CANFDLog4
搭配软件：VSAR/VBDSP
外壳材质：ABS塑料壳
体积规格：87×47×25（mm）
线上店铺：来可电子淘宝/天猫/京东旗舰店
产品详情
规格参数
知识库

产品概述：

CANFDLog4 是一款 4 路 CAN(FD) 数据记录仪。支持外挂 GPS 获取位置，精准定位。该产品通过 WiFi/USB 实时传输数据到 PC 端，便于用户监测数据和排查设备故障。内置 SD(128G) 卡记录数据，可通过 WiFi/USB 下载记录数据。设备支持四种记录模式，适应多种数据记录场景。

免费配套软件 VSAR，支持配置设备通信参数，支持配置记录模式和过滤记录，支持实时收发和解析( DBC 解析)，支持 CAN 报文历史回放，曲线和仪表盘实时分析，支持 UDS 诊断和 ECU 刷写，支持数据查找、筛选和分组，支持导入/导出数据和工程文件，等等。

功能特性：

  • 一体式、超小体积、便于携带和内置

  • 4 路 CAN( FD)通道，CAN 波特率支持 5Kbps~1Mbps ，CANFD 波特率支持 40Kbps~4Mbps

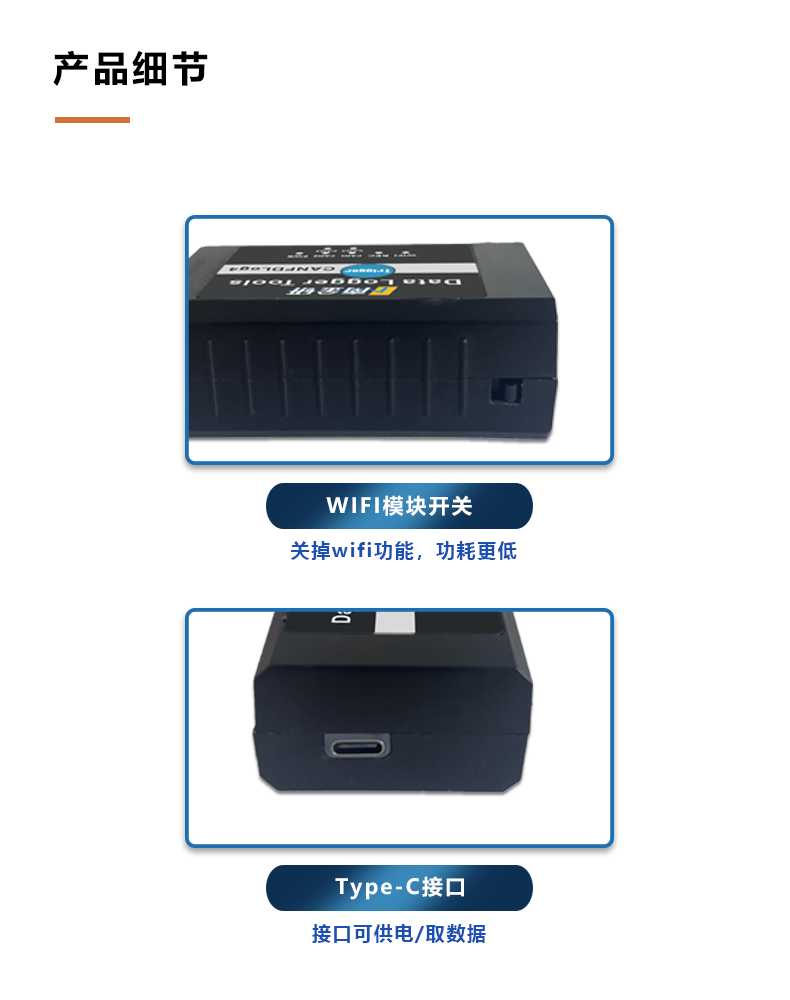

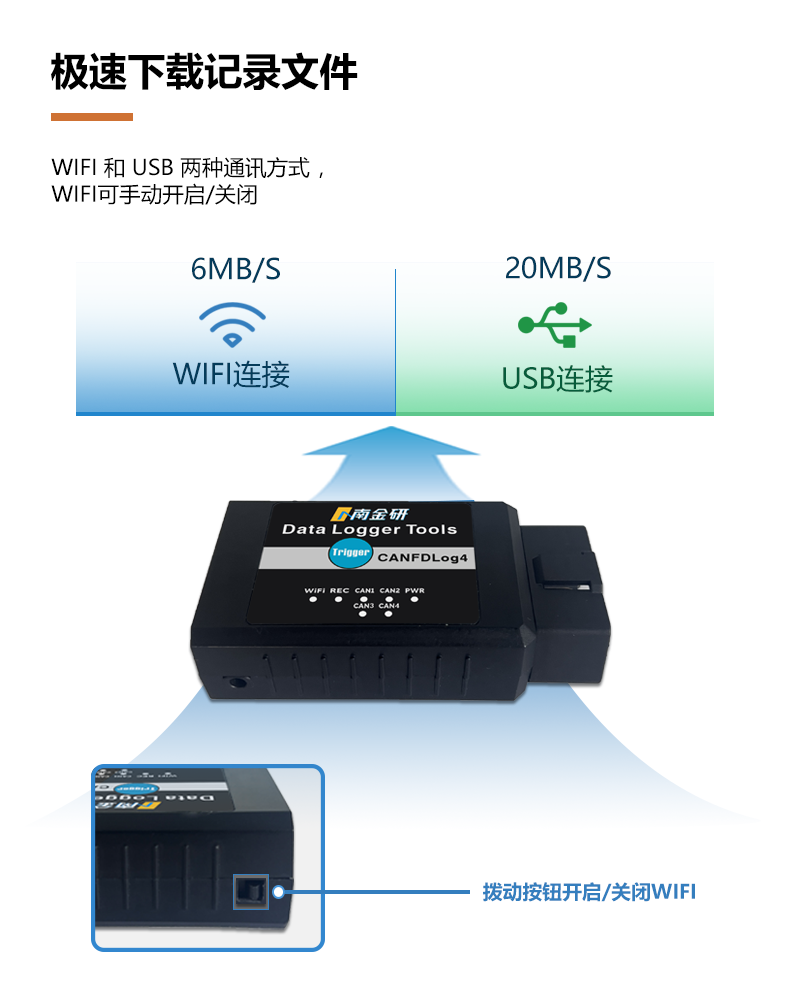

  • WiFi 和 USB 两种连接方式

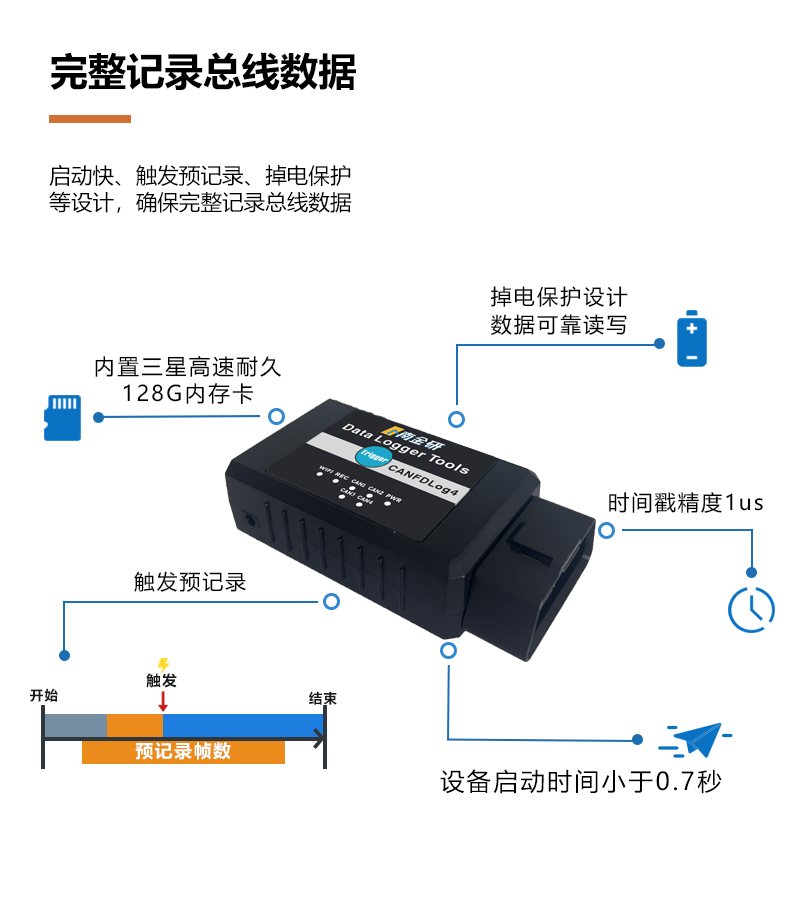

  • 超长时间记录、支持 128G SD 卡，可保存为 ASC/BIN/BIF/CSV 格式文件

  • 过滤记录和休眠唤醒，可脱离 PC 记录和刷写

  • 支持外挂 GPS 模块










工业品质 无惧恶劣环境.png

工业级标准 稳定运行.png







选型表

型号CANLog-ProCANLog-Pro+CANLog4CANFDLog4
CANLog-ER2CANFDLog-ER2
产品图片







多设备时间同步--支持支持支持支持
WiFi支持支持支持支持支持支持
USB1路，480Mbps1路，480Mbps1路，480Mbps1路，480Mbps1路，480Mbps1路，480Mbps
CAN(FD) 路数2路CAN2路CAN

4路CAN

4路CANFD2路CAN2路CANFD
CAN 波特率5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps
CANFD 波特率---40K~4Mbps-40K~4Mbps
数据收发--支持支持支持支持
记录存储类型CANCANCANCAN、CANFDCANCAN、CANFD
存储方式TF卡TF卡TF卡TF卡TF卡TF卡
标配存储卡/可选32G64G128G128G64G64G
接口形式OBD IIOBD IIOBD IIOBD IIOpen10接线端子Open10接线端子
触发记录方式硬件和错误触发硬件和错误触发硬件和错误触发硬件和错误触发错误触发错误触发

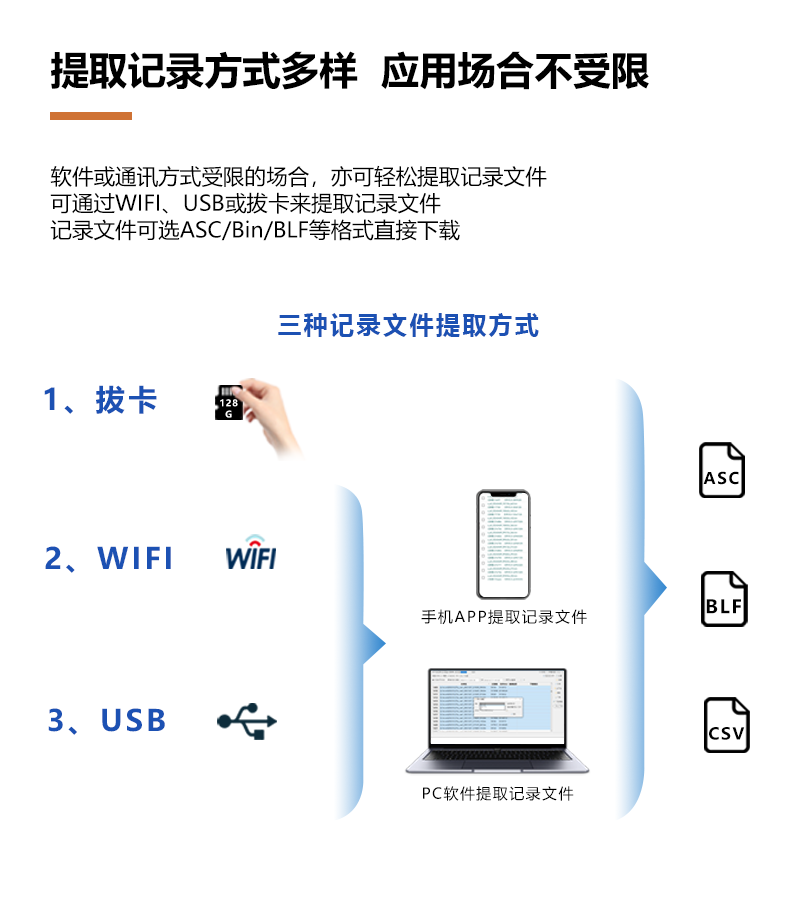

提取记录文件

①、取卡

②、PC软件+WiFi通讯

③、手机APP+WiFi通讯

①、取卡

②、PC软件+WiFi通讯

③、手机APP+WiFi通讯

④、PC软件+USB通讯

①、PC软件+USB通讯

②、PC软件+WiFi

③、APP+WiFi通讯

①、PC软件+USB通讯

②、PC软件+WiFi

③、APP+WiFi通讯

①、PC软件+以太网通讯

②、PC软件+WiFi

①、PC软件+以太网通讯

②、PC软件+WiFi

按键唤醒/触发唤醒/触发唤醒/触发唤醒/触发CAN1 通讯唤醒CAN1 通讯唤醒
休眠和唤醒支持支持支持支持支持支持
工作电压DC 8V~28VDC 8V~28VDC 8V~28VDC 8V~28VDC 8V~48VDC 8V~48V
终端电阻内置可使能内置可使能内置可使能内置可使能内置可使能内置可使能
RTC 实时时钟支持支持支持支持支持支持
体积87×47×25mm87×47×25mm87×47×25mm87×47×25mm112×86×27mm112×86×27mm
外观参数ABS塑料壳ABS塑料壳ABS塑料壳ABS塑料壳铝合金壳铝合金壳


产品尺寸
