CANFDLog-VCI

产品概述：

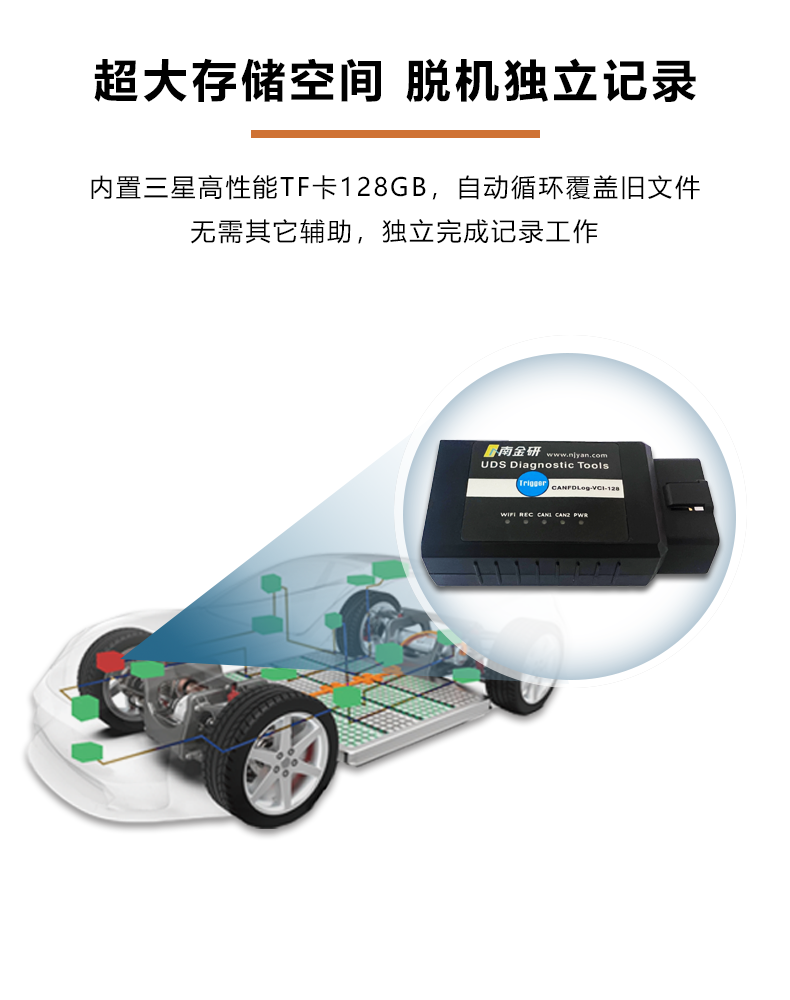

CANFDLog-VCI 是一款 2 路 CAN(FD) 数据记录诊断仪。支持 CAN(FD) 数据记录及 UDS 诊断。内置 SD 卡 (128G)，长时间稳定可靠记录数据-记满自动覆盖老数据。搭配 PC 端软件通过 WiFi 实时查看、分析和下载数据。

免费配套软件 VSAR，支持配置设备通信参数，支持配置记录模式和过滤记录，支持实时收发和解析 (DBC解析)，支持 CAN 报文历史回放，曲线和仪表盘实时分析，支持 UDS 诊断和 ECU 刷写，支持数据查找、筛选和分组，支持导入/导出数据和工程文件，等等。

免费配套安卓端手机 APP，支持配置设备参数，下载记录数据和实时查看数据。

功能特性：

• 一体式、超小体积、便于携带和内置

• 2 路 CAN (FD)通道，CAN 波特率支持 5Kbps~1Mbps , CANFD 支持 40Kbps~4Mbps

• WiFi 实时查看、分析和下载数据

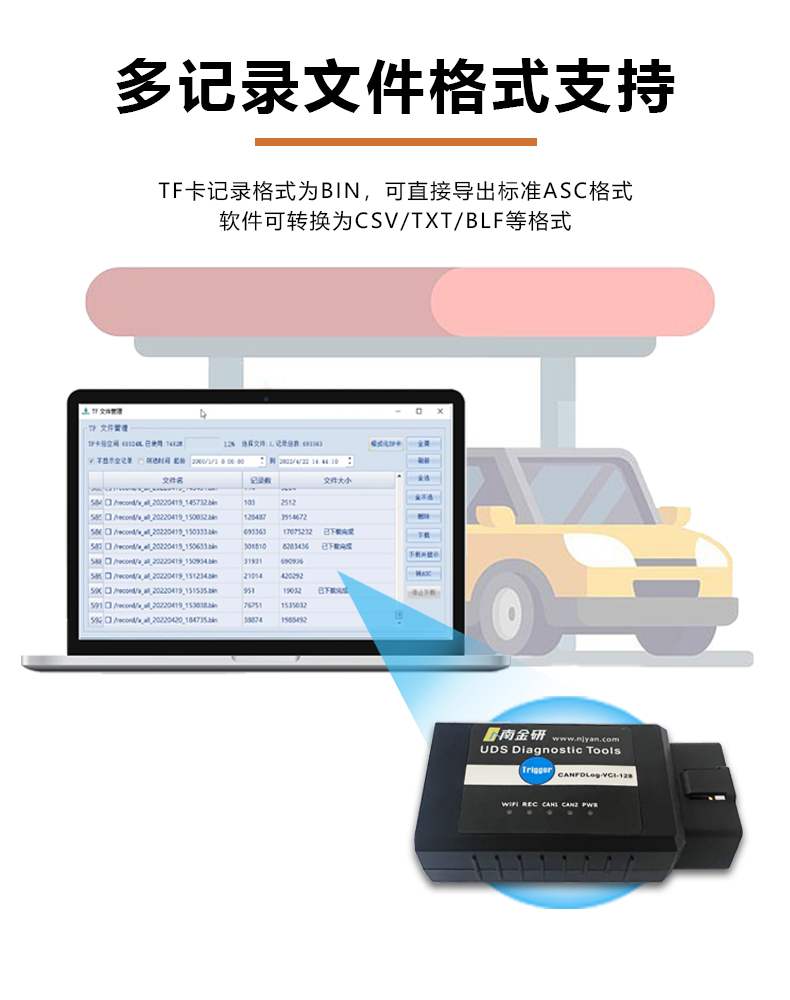

• 超长时间记录、支持 128G SD 卡，可保存为 ASC/BIN/BIF/CSV 格式文件

• 支持 UDS 诊断、读写 DID、读取和清除 DTC

• 支持在线刷写 ECU

• 支持过滤记录，脱离 PC 记录

• 支持无通信休眠，休眠唤醒

选型表

型号	CANLog-OTL	CANFDLog-OTL	CANFDLog-OTL4	CANLog-VCI	CANLog- VCI4	CANFDLog-VCI	CANFDLog-VCI4
产品图片
离线脚本运行	支持	支持	支持	-	-	-	-
WiFi	支持	支持	支持	支持	支持	支持	支持
USB	-	-	1 路，480Mbps	-	1 路，480Mbps	-	1 路，480Mbps
CAN(FD) 路数	2 路 CAN	2 路 CAN(FD)	4 路 CAN(FD)	2 路 CAN	4 路 CAN	2 路 CAN(FD)	4 路CAN(FD)
CAN 波特率	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps
CANFD 波特率	-	40K~4Mbps	40K~4Mbps	-	-	40K~4Mbps	40K~4Mbps
数据收发	支持	支持	支持	支持	支持	支持	支持
DBC 解析	支持	支持	支持	支持	支持	支持	支持
记录存储类型	CAN	CAN、CANFD	CAN、CANFD	CAN	CAN	CAN、CANFD	CAN、CANFD
存储方式	TF卡	TF卡	TF卡	TF卡	TF卡	TF卡	TF卡
标配存储卡/可选	128G	128G	128G	64G/128G	128G	64G/128G	128G
接口形式	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II
触发记录方式	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发
按键	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发
休眠和唤醒	支持	支持	支持	支持	支持	支持	支持
工作电压	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V
终端电阻	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能
RTC 实时时钟	支持	支持	支持	支持	支持	支持	支持
体积	87×47×25mm	87×47×25mm	87×47×25mm	87×47×25mm	87×47×25mm	87×47×25mm	87×47×25mm
外观参数	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳

产品使用

CANLog-VCI

• 【产品手册】CANLog-VCI产品手册（VSAR版本）

• ‍‍【产品手册】CANLog-VCI产品手册（VBDSP版本）

CANFDLog-VCI

• 【产品手册】CANFDLog-VCI产品手册（VSAR版本）

• 【产品手册】CANFDLog-VCI产品手册（VBDSP版本）

‍
