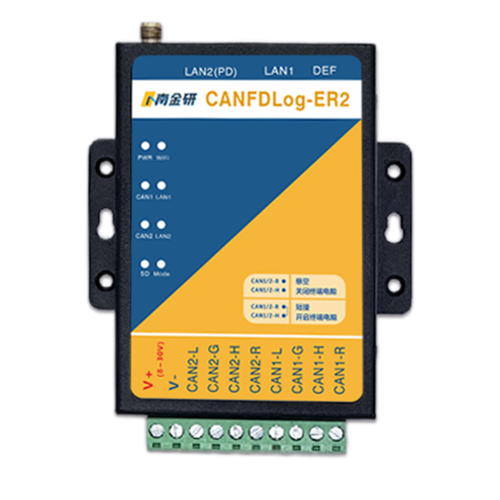

CANFDLog-ER2

产品类型：2 路 CANFD 数据记录仪
品       牌：南金研
型       号：CANLog-ER2/CANFDLog-ER2
搭配软件：VSAR/VBDSP
外壳材质：铝合金外壳
体积规格：112×86×27（mm）
线上店铺：来可电子淘宝/天猫/京东旗舰店
产品详情
规格参数
知识库

产品概述：

CANFDLog-ER2 是一款 2 路 CAN(FD) 数据记录诊断仪。支持 CAN(FD) 数据记录及 UDS 诊断。内置 SD 卡(64G)，长时间稳定可靠记录数据-记满自动覆盖老数据。搭配 PC 端软件通过 WiFi/以太网实时查看、分析和下载数据。

免费配套软件 VSAR，支持配置设备通信参数，支持配置记录模式和过滤记录，支持实时收发和解析( DBC 解析)，支持 CAN 报文历史回放，曲线和仪表盘实时分析，支持 UDS 诊断和 ECU 刷写，支持数据查找、筛选和分组，支持导入/导出数据和工程文件，等等。

免费配套安卓端手机 APP，支持配置设备参数，下载记录数据和实时查看数据

功能特性：

  • 支持导轨/壁挂安装

  • 2 路 CAN(FD) 通道，CAN 波特率支持 5Kbps~1Mbps,CANFD 支持 40Kbps~4Mbps

  • WiFi/以太网实时查看、分析和下载数据

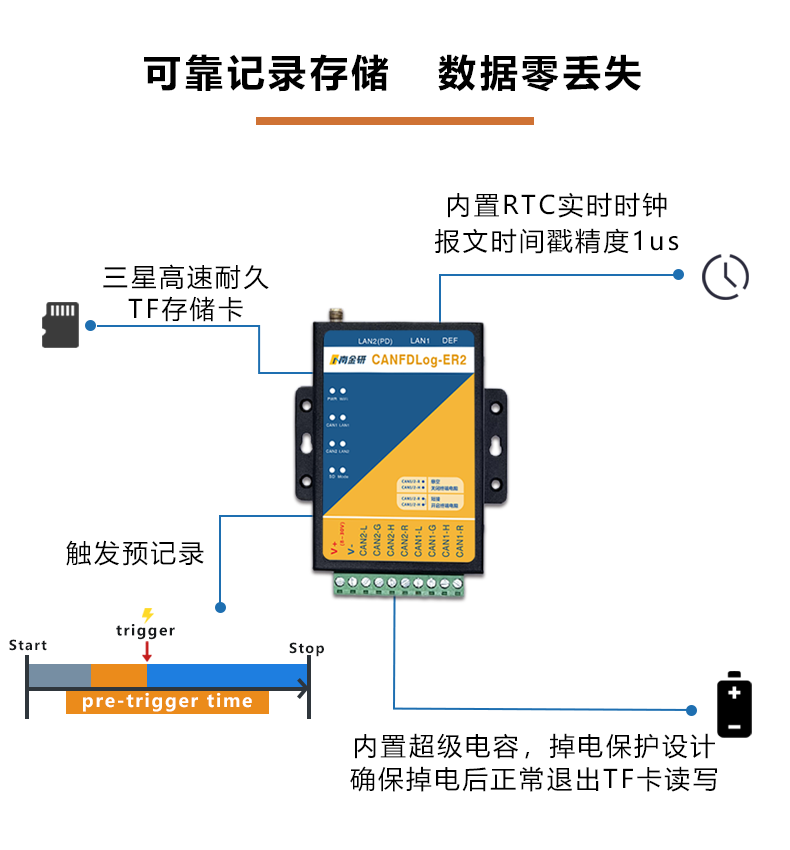

  • 超长时间记录、支持 64G SD 卡，可保存为ASC/BIN/BIF/CSV格式文件

  • 支持 UDS 诊断、读写 DID、读取和清除 DTC

  • 支持在线刷写 ECU

  • 支持过滤记录，脱离 PC 记录

  • 支持无通信休眠，休眠唤醒

can数据记录仪.png选型表1.png数据0丢失.png防亏电.png记录分析无忧.png黑匣子790.png满载无忧.png道路测试.png工业品质 无惧恶劣环境.png便捷配置参数.png便携提取记录.png

工业级标准 稳定运行.png产品细节790.png装箱单.png










选型表

型号CANLog-ProCANLog4CANFDLog4
CANLog-ER2CANFDLog-ER2
产品图片






多设备时间同步-支持支持支持支持
WiFi支持支持支持支持支持
USB1路，480Mbps1路，480Mbps1路，480Mbps1路，480Mbps1路，480Mbps
CAN(FD) 路数2路CAN

4路CAN

4路CANFD2路CAN2路CANFD
CAN 波特率5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps
CANFD 波特率--40K~4Mbps-40K~4Mbps
数据收发-支持支持支持支持
记录存储类型CANCANCAN、CANFDCANCAN、CANFD
存储方式TF卡TF卡TF卡TF卡TF卡
标配存储卡32G128G128G64G64G
接口形式OBD IIOBD IIOBD IIOpen10接线端子Open10接线端子
触发记录方式硬件和错误触发硬件和错误触发硬件和错误触发错误触发错误触发
提取记录文件

①、取卡

②、PC软件+WiFi通讯

③、手机APP+WiFi通讯

①、PC软件+USB通讯

②、PC软件+WiFi

③、APP+WiFi通讯

①、PC软件+USB通讯

②、PC软件+WiFi

③、APP+WiFi通讯

①、PC软件+以太网通讯

②、PC软件+WiFi

①、PC软件+以太网通讯

②、PC软件+WiFi

按键唤醒/触发唤醒/触发唤醒/触发CAN1 通讯唤醒CAN1 通讯唤醒
休眠和唤醒支持支持支持支持支持
工作电压DC 8V~28VDC 8V~28VDC 8V~28VDC 8V~48VDC 8V~48V
终端电阻内置可使能内置可使能内置可使能内置可使能内置可使能
RTC 实时时钟支持支持支持支持支持

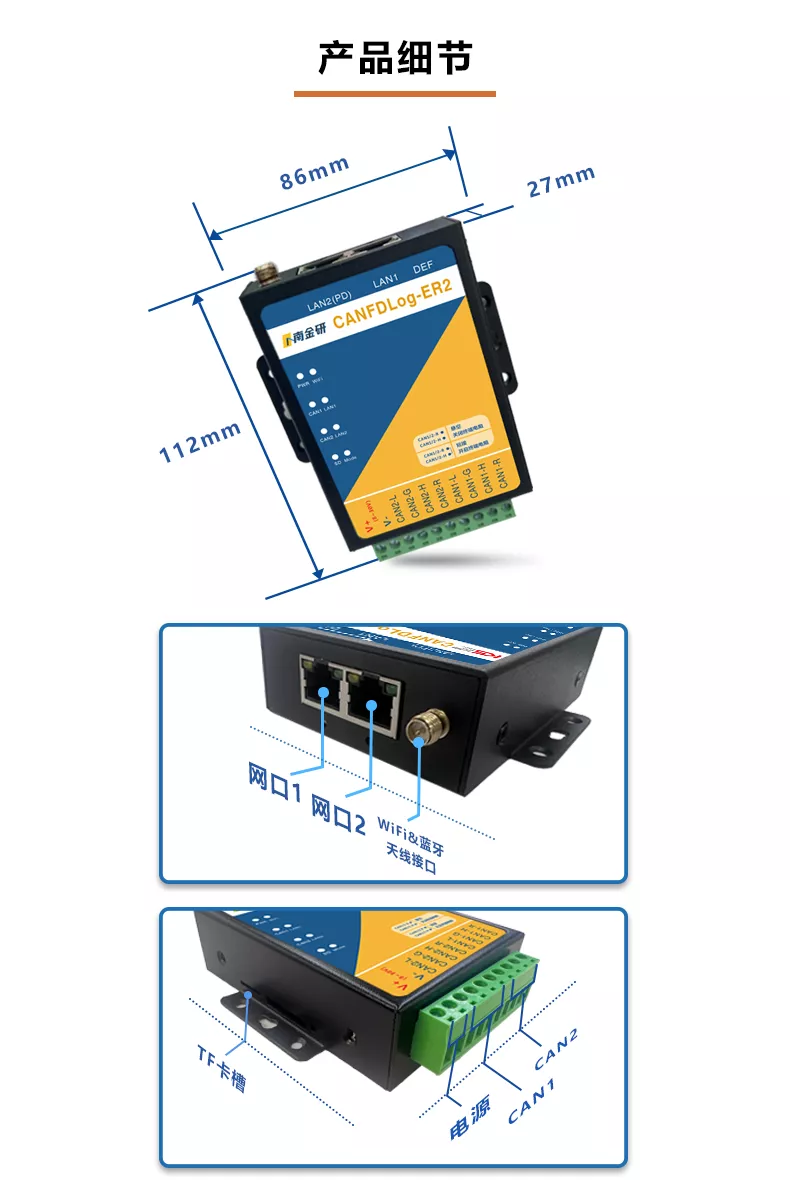

体积87×47×25mm87×47×25mm87×47×25mm112×86×27mm112×86×27mm
外观参数ABS塑料壳ABS塑料壳ABS塑料壳铝合金壳铝合金壳


产品尺寸
